Виды автомобильных ламп

Согласно действующим нормативам транспортные средства должны быть оборудованы множеством внешних световых приборов: фары противотуманные, ближнего и дальнего света, передние и задние фонари (габариты, поворотники) и т.д. Все они имеют различное конструктивное исполнение, отличаются размерами и формой. Разобраться самостоятельно в таком многообразии осветительных устройств подчас непросто. Лучшим выходом из сложившейся ситуации станет прочтение этой статьи. В ней мы расскажем, какие автолампы бывают, чем они отличаются друг от друга, дадим расшифровку обозначений.

Маркировка

Производители, с целью сокращения номенклатуры световых приборов и повышения уровня унификации выпускают взаимозаменяемые лампы. Несмотря на это автомобильный рынок перенасыщен устройствами освещения, различающихся формой и типом колбы. По ГОСТу 2023.1-88 принята следующая расшифровка маркировки ламп:

1. А – автомобильная лампа;

2. АМН – автомобильная миниатюрная лампа;

3. АС – автомобильная софитная лампа;

4. АКГ – автомобильная кварцевая галогенная


Первое числовое обозначение после буквенного – номинальное напряжение (В). Числа после знака тире – номинальная мощность (Вт). Числа после второго тире – отличительная особенность конкретной лампы от базовой модели. Числа, указанные после знака «+» – номинальная мощность второго тела накала (чаще всего – спирали из вольфрама) (Вт).

Более востребованной на сегодняшний день является европейская система обозначений. Согласно ей маркировка ламп выглядит так:

1. D – лампа ксеноновая;

2. H – лампа галогенная;

3. SV (C) – софитная;

4. BA – лампа штифтового типа;

5. L (LED) – светодиодные лампы для автомобиля


Дополнительная информация на цоколе

• P – фланцевый цоколь, высотой 15 мм, диаметр колбы – до 26.5 мм;
• R – металлический цоколь, диаметр лампы – 19 мм;
• T – миниатюрная лампа, цоколь которой выполнен совместно с колбой;
• Y – лампа дает желтый спектр;
• W в начале маркировки – цоколь выполнен из стекла, W после числового обозначения – мощность (Вт);
• BAY – лампа штифтовая, один цоколь которой смещен по высоте относительно другого;
• BAZ – лампа штифтовая, цоколь смещен по высоте и радиусу;
• E – цоколь резьбовой.

Лучшие лампы для авто:

1. H4 и H7, P32d-2 (D2S)– лампы ближнего света, встречаются чаще всего;

2. H8, H10 и H11 – противотуманки;

3. W5W, T4W, P21W, T10 – габариты и поворотники. Обозначения после дроби типа «/5W» означают 2 режима работы в светодиодных лампах (более и менее яркий);

4. W21W, SV 8,5 – для стоп-сигнала (заднего хода), подсветки регистрационного номера.


Количество контактов лампы обозначается следующим способом:

• 1 – S;
• 2 – D;
• 3 – T;
• 4 – Q;
• 5 – P.

Виды автомобильных ламп и их особенности

Автомобильные лампы в зависимости от конструктивных особенностей и принципа излучения света делятся на 3 вида:

1. Галогенные;
2. Светодиодные;
3. Ксеноновые (газоразрядные).

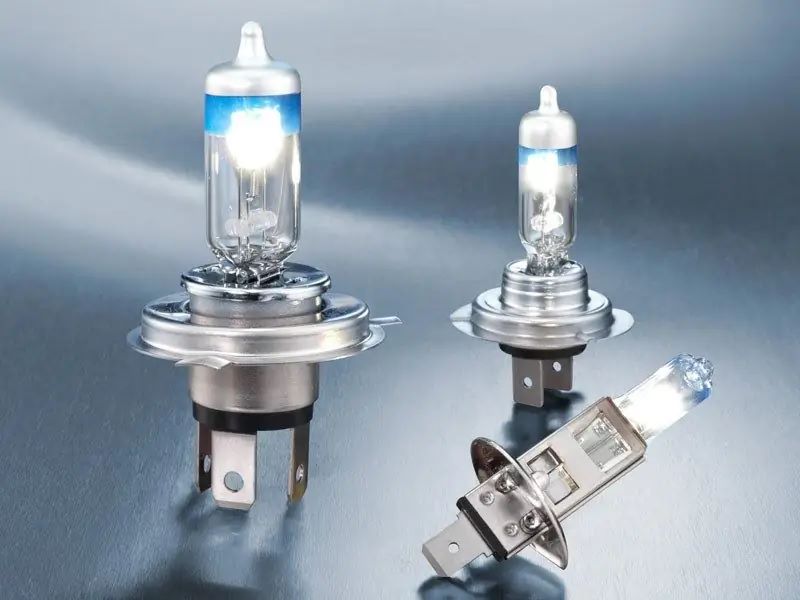

Галогенные

Галогенные лампы имеют колбу, заполненную газом, внутри которой размещена нить накаливания.

Они по сей день остаются широко востребованными среди автолюбителей за счет своей дешевизны. Надо отметить и тот факт, что установка LED и ксенона возможна лишь в том случае, если это предусмотрено конструкцией автомобиля и легально. Самовольная замена галогенных ламп на другие грозит большим штрафом, конфискацией приборов и даже лишением прав на полгода.

Лампы H7 стали прототипом ламп 8,9, и 11 серии. Они используются сегодня повсеместно в особо компактных фарах, дают более яркий свет, качественнее освещая дорогу. H8 применяют для фар ближнего света и противотуманок, H9 – для дальнего света. Лампа галогенная H11 – универсальна и имеет срок службы – 1900-2000 часов.

Светодиодные

В качестве источников света в лампах этого типа используются светодиоды. Размеры цоколей LED аналогичны тем, что у галогенок. Одним из основных элементов ламп является драйвер. Он преобразует входное напряжение и ток в постоянные величины, подает на плату, а после – светодиоды.

В качестве источников света для освещения салона авто, номерного знака, габаритных огней LED-лампы подходят оптимально. Для ближнего и дальнего света это не лучший вариант за счет высокой стоимости. Использовать вместо фирменных осветительных приборов китайские – нежелательно. Они уступают по качеству, не соответствуют требованиям. Светодиодные (LED) лампы в фары автомобиля нужно устанавливать в том случае, если они предусмотрены заводом-изготовителем.

Газоразрядные

Колба ксеноновой лампы выполнена из кварцевого стекла. Внутри нее смесь газов, точно подобранная по химсоставу. Благодаря этому добиваются определенного свечения. Принцип работы основан на создании электрической дуги в результате прохождения разряда между электродами.

Качество освещения дороги с использованием этих ламп лучше, да и большинство известных производителей авто в качестве основных используют именно ксеноновые источники света.

Лампы делятся на 3 группы:

1. Лампы с цоколями типа H и HB для замены родных ламп по определенным причинам;
2. Биксеноновые лампы H4M, HB1M и т.д. (разделяют поток света). Их преимущество в том, что одной лампой можно заменить 2 – для дальнего и ближнего света;
3. Лампы с цоколями типа D1S, D1R – D4S, D4R. Устанавливаются на предприятии, которое занимается выпуском авто.

Виды цоколей автомобильных ламп

Цоколи автомобильных ламп заметно отличаются от классических. У них иная конструкция и требования к установке. Каждый элемент имеет повышенную прочность, посадочное отверстие оборудовано зажимом для лучшей фиксации лампы в гнезде.

Штифтовые

Штифты цоколя этих ламп бывают симметричными, смещенными по высоте и радиусу.

Принцип смещения используется для недопущения установки лампы иного типа и надежной фиксации ее в патроне. А в лампах типа H6W, H21W – еще и для предотвращения взаимозаменяемости. В транспортных средствах лампочек с таким цоколем больше всего, до 20 штук.

Софитные

Обозначение цоколя – «SV». Форма ламп – цилиндрическая.

Используются для освещения салонов авто или подсветки номерного знака за счет компактных размеров плафона. На автомобилях определенных марок устанавливаются в качестве поворотников и стоп-сигналов.

С защитным фланцем

Лампы с фланцевым цоколем определяют по букве «P».

Они используются для фар головного или противотуманного света. В каждом конкретном случае положение спирали относительно оси отражателя меняется.

С цоколем из стекла

Лампами с таким цоколем (пластмассовым патроном) все чаще заменяют источники света, в которых элемент крепления сделан из металла.

Они имеют малые габариты и продолжительный срок службы. За это водители и полюбили их. Назначение ламп – указатели поворота, приборная панель, габаритные огни.

Иностранные и отечественные компании регулярно расширяют ассортимент продукции, улучшая характеристики источников света. Одни из последних новинок – ксеноновые и светодиодные лампы, обеспечивающие лучшую освещенность трассы, меньшую утомляемость глаз водителя, отсутствие ослепленности участников встречного движения и т.д.

Пользуйтесь приведенными в статье советами, чтобы быстро ориентироваться в многообразии автомобильных ламп при заказе их через интернет. Помните о том, что лучше использовать "родные" источники света, а не взаимозаменяемые.
